При создании любой конструкции возникает вопрос о корпусе. Для шокера, ещё и вопрос маскировки под безобидное устройство. Оригинальное решение - это разместить схему шокера в корпус карманного фонаря.

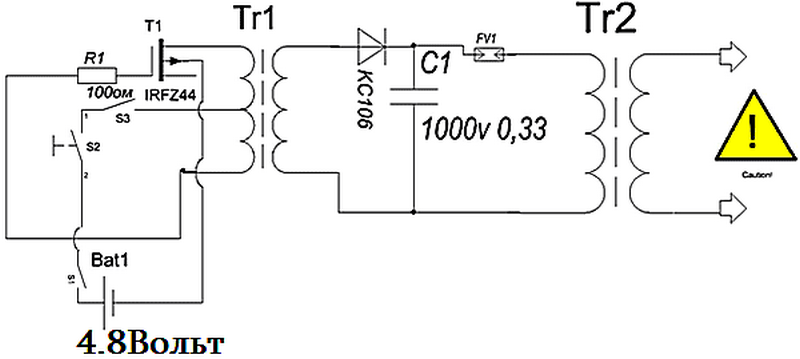

Схема шокера

Мощный Шокер-Фонарь своими руками

Преобразователь выполнен по схеме мультивибратора на двух полевых транзисторах. он получился очень компактным, так как в нём вместе с трансформатором всего пять деталей, мощным, с питанием от 7,2 вольт. Выходная мощность преобразователя, при 7,2В мощность достигает 50Вт. Транзисторы можно установить IRFZ44, IRFZ46, IRFZ48 с любой буквой.

Трансформатор - ферритовый дроссель из отечественного телевизора 3-го поколения, установлен в импульсном блоке питания. Трансформатор без зазора. Его можно приобрести в любой телемастерской за копейки (я взял по 20руб за один транс).

Греем феррит, разъединяем половинки сердечника. Аккуратно сматываем провод, он пригодиться для намотки первичной обмотки. Удаляем перегородки.

Мощный Шокер-Фонарь своими руками

Первичная обмотка состоит из 8-и витков с отводом от середины, для намотки использовал 4 жилы провода 0,4мм каждая (смотанныйпровод с этого же дросселя).

Берём 8 отрезков провода и этим шлейфом аккуратно мотаем 4 витка. Далее поверх ставим изоляцию 10-ю слоями прозрачного скотча.

Мощный Шокер-Фонарь своими руками

Берём тонкий многожильный провод длинноё 50-70мм и припаеваем к нему обмоточный провод, которым будем мотать вторичку. Это будет один из выводов трансформатора. Фиксируем его скотчем и начинаем мотать вторичную обмотку - 10 слоёв по 80 витков проводом 0,1мм. Межслойная изоляция из витка скотча. Вторичную обмотку не доматываем до краёв на 1мм! По окончании намотки припаеваем к концу обмотки второй провод. Это будет второй вывод вторичной обмотки.

Мощный Шокер-Фонарь своими руками

Мотаем 10-15 слоёв скотча.
После намотки собираем трансформатор, предварительно удалив с ферритовых половинок остатков клея. Половинки сердечника должны плотно прижиматься друг к другу.

Мощный Шокер-Фонарь своими руками

С одной стороны трансформатора отбираем 4 провода первичной обмотки. Цешкой вызваниваем эти же провода со второй стороны. Таким образом мы определили 2 полуобмотки. Соединяем вместе конец первой полуобмотки с началов второй полуобмотки и припаиваем провод. Этот будет плюсовой вывод схемы.

Мощный Шокер-Фонарь своими руками

Берём аллюминиевую пластинку, закрепляем на ней два транзистора через специальные прокладки. На выводы припаиваем резисторы.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Прикладываем это дело к трансформатору и прикрепляем скотчем.

Припаиваем выводы трансформатора и минусовой провод к транзисторам.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Собераем умножитель.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Помещаем умножитель в форму

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Заливаем эпоксидной смолой.

Мощный Шокер-Фонарь своими руками

После отверждевания смолы извлекаем умножитель из корпуса и примеряем все детали в корпусе фонаря, предварительно удалив из него всё лишнее.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

В фонаре применены 6шт аккумуляторов ААА на 1000мА/час. Шокер настраивать только с тем источником питания, с которым он будет эксплуатироваться в дальнейшем!

В корпус фонаря врезаем дополнительную кнопку, Внизу фонаря ставляем выключатель и разъём для зарядки. Распаиваем все провода согласно схемы.

Мощный Шокер-Фонарь своими руками

Дроссель использован от материнской платы. Можно намотать самому на кольце или стержне 5-10 витков провода диаметром 0,8-1мм.

Мощный Шокер-Фонарь своими руками

В крышке фонаря аккуратно просверливаем отверстия и вставляем туда одножильные провода диаметром 0,8мм. Это будут боевые электроды. Срезающие выполнены из жести.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Для зарядки аккумуляторов собрано безтрансформаторное зарядное устройство.

Мощный Шокер-Фонарь своими руками

Схема собрана навесным способом и вставлена в корпус от зарядного устройства от сотового телефона.

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Мощный Шокер-Фонарь своими руками

Получаем комплект шокера с выходной мощностью 50Вт и зарядное устройство к нем.

Мощный Шокер-Фонарь своими руками
